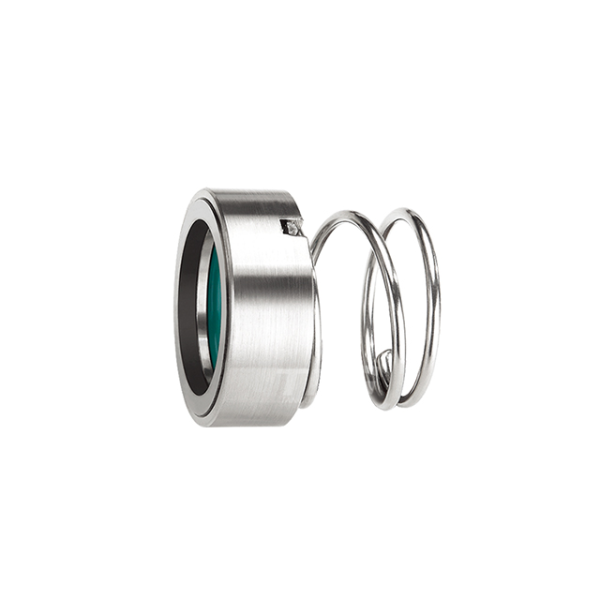

ТG120EG
Механические уплотнения толкателя с уплотнительными кольцами
TG120EG имеет коническую пружину и Торцевые уплотнения конструкции толкателя уплотнительных колец. Конструкция толкателя с V-образным кольцом из ПТФЭ имеется в тип. Из-за расширения варианты комбинирования материалов разработан, он может использоваться как в gerenal среды и коррозионные жидкое состояние
TG120EG имеет коническую пружину и Торцевые уплотнения конструкции толкателя уплотнительных колец. Конструкция толкателя с V-образным кольцом из ПТФЭ имеется в тип. Из-за расширения варианты комбинирования материалов разработан, он может использоваться как в gerenal среды и коррозионные жидкое состояние
Детальные инф.
Функции
Коническая пружина, несбалансированная, конструкция толкателя с уплотнительным кольцом
Передача крутящего момента через коническую пружину, независимая от направления вращения
Широкий выбор материала поверхности уплотнения
Пружина с глубокими витками для снижения риска засорения твердыми частицами или вязкими жидкостями.
Размерные данные соответствуют стандарту DIN24960.
Рекомендуемые приложения
Бумажная и сахарная промышленность, пищевая промышленность, технология очистки сточных вод
Низкое содержание твердых частиц или вязкие среды
Канализационные насосы, химические насосы, винтовые насосы, технологические насосы
Другое вращающееся оборудование.
Рабочий диапазон
Диаметр вала: d1=12...80мм
Давление: p=0...1,0 МПа (145 фунтов на квадратный дюйм)
Температура: t = от -20 °C до 180 °C (от -4 °F до 356 °F)
Скорость скольжения: Vg≤15 м/с (49,2 фута/м)
Примечания: Диапазон давления, температуры и скорости скольжения зависит от комбинированных материалов уплотнений.
Структура продукта
Комбинированные материалы
1. Вращающаяся часть
Карбид кремния (RBSIC) O
Карбид вольфрама W1
Cr-Ni-Mo Sreel (SUS316) G
Поверхностная наплавкакарбид вольфрама I
2. Стационарная часть
Углеграфитовая смола, пропитанная Ак
Карбид кремния (RBSIC) O
Карбид вольфрама W1
3. Вспомогательное уплотнение
Нитрил-бутадиен-каучук (NBR) P
Фторкаучук (витон) V
Этилен-пропилен-диен (EPDM) E
4. Пружина
Нержавеющая сталь (SUS304) F
Нержавеющая сталь (SUS316) G
Вращение влево: L Вращение вправо: R
5. Металлические конструктивные детали
Нержавеющая сталь (SUS304) F
Нержавеющая сталь (SUS316) G
Стационарное сиденье
Стандартное место: T5A
Альтернативы Сиденье: T4A
